Jak projektować poziome układy odwadniające z rur HDPE w inwestycjach infrastrukturalnych

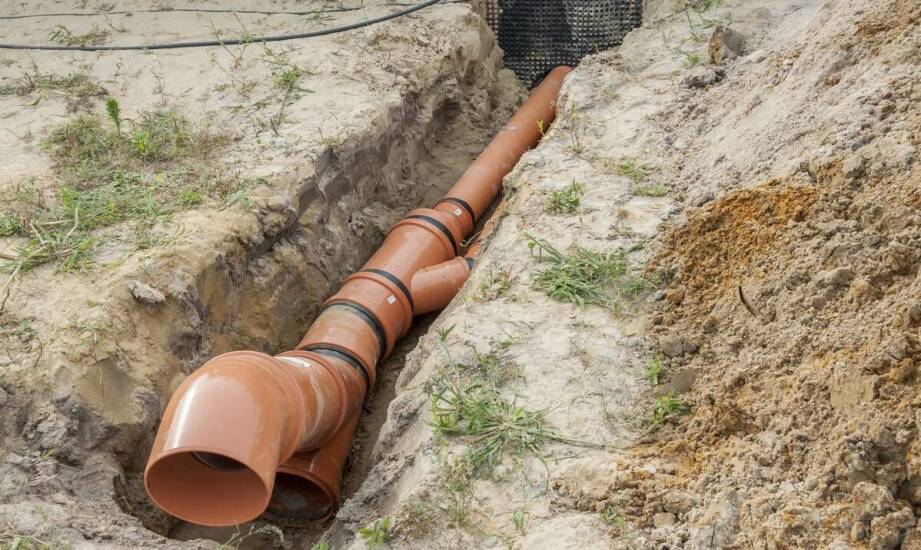

W inwestycjach infrastrukturalnych poziomy układ odwadniający rzadko stanowi izolowany, prosty w realizacji wykop. Zazwyczaj wchodzi w skład rozległych tras podziemnych, co wymaga od wykonawców i inżynierów kontraktu bardzo precyzyjnej koordynacji z innymi pracami ziemnymi. Każda, nawet najmniejsza ingerencja w głęboki profil terenu oznacza konieczność ścisłego uwzględnienia kolizji z istniejącymi sieciami wodociągowymi, gazociągami czy wielowarstwową podbudową drogową. Taka gęstość uzbrojenia terenu mocno utrudnia klasyczny montaż rur i wymusza stosowanie materiałów maksymalnie odpornych na błędy wykonawcze oraz na trudne warunki geotechniczne. Tradycyjne podejście do odprowadzania nadmiaru wody opadowej, bazujące na prostych sączkach, często okazuje się zupełnie niewystarczające przy skomplikowanych układach miejskich czy węzłach komunikacyjnych.

Grawitacyjne odprowadzanie wody a parametry techniczne

Efektywne odwodnienie masywnego korpusu drogowego lub betonowego placu manewrowego opiera się przede wszystkim na właściwym wykorzystaniu naturalnego spadku terenu. Układ podziemny pracuje optymalnie przy nachyleniu rzędu 0,5–1,5 procent w kierunku głównej studzienki zbiorczej. W gruntach silnie przepuszczalnych, takich jak grube piaski, pospółki czy żwiry, taka wartość w zupełności wystarcza do zapewnienia stałego, bezciśnieniowego odpływu nadmiaru wilgoci. Sytuacja komplikuje się jednak na placach budowy, gdzie teren inwestycji jest zupełnie płaski albo profil geologiczny wykazuje skrajnie słabą przepuszczalność. W takich przypadkach projektant musi diametralnie zmodyfikować założenia wejściowe, planując głębsze posadowienie całych ciągów na poziomie od 120 do 200 centymetrów poniżej ostatecznej rzędnej terenu.

Długoterminowa drożność i stabilność systemu zależą bezpośrednio od geometrii profilu rury oraz precyzji wykonania otworów chłonnych. W standardowych trasach odwadniających najczęściej wykorzystuje się średnice nominalne w przedziale DN/OD od 110 do 160 milimetrów. Stosowanie pełnej perforacji na całym obwodzie bywa niezwykle ryzykownym krokiem w gruntach piaszczystych ze względu na szybkie zjawisko zamulania. Zdecydowanie bezpieczniejszą praktyką inżynierską jest perforacja częściowa, umiejscowiona wyłącznie w górnej strefie przekroju. Fabryczne nacięcie szczelin o szerokości 1,2 milimetra na 105 stopniach obwodu skutecznie minimalizuje ryzyko przedostawania się drobnych frakcji do wnętrza przewodu. Taka architektura rury gwarantuje swobodny przepływ cieczy w dolnej części przy jednoczesnym sprawnym sączeniu od góry.

Na obszarach poddawanych bezustannym, wysokim obciążeniom dynamicznym, na przykład pod ruchliwymi pasami jezdni, absolutnie kluczowa staje się odporność mechaniczna materiału. Sztywność pierścieniowa rur na poziomie SN8 skutecznie zapobiega deformacji przekroju pod wpływem naporu ciężkiej zasypki gruntowej oraz nacisku codziennego ruchu kołowego o wartości 8 kN/m².

Integracja układów w trudnym podłożu i łączność z retencją

W nowoczesnym, zrównoważonym wykonawstwie infrastrukturalnym drenaż poziomy rzadko funkcjonuje jako samodzielny, odcięty obwód. Zazwyczaj płynnie przechodzi w znacznie większe systemy zintegrowanego gospodarowania wodą deszczową na terenie zurbanizowanym. Rury karbowane wykonane z polietylenu dużej gęstości bezpośrednio łączą się z klasyczną kanalizacją burzową oraz podziemnymi, wielkogabarytowymi zbiornikami. Cały rozbudowany ciąg grawitacyjny musi bezwarunkowo spełniać surowe wymogi normy PN-EN 13476, co zapewnia pełną szczelność oraz kompatybilność poszczególnych połączeń. Systematyczne wpinanie na trasie dedykowanych studzienek rewizyjnych umożliwia okresową inspekcję wizyjną za pomocą kamer oraz hydrodynamiczne czyszczenie najdłuższych odcinków. Montaż precyzyjnych regulatorów przepływu z tworzyw sztucznych stabilizuje późniejszy zrzut zgromadzonej cieczy do retencji kanałowej.

Poważne wyzwania technologiczne na budowie pojawiają się podczas głębokich prac ziemnych w glinach, nieprzepuszczalnych iłach oraz na nizinnych terenach o stale wysokim poziomie wód gruntowych. W tak nieprzyjaznym środowisku naturalna wydajność chłonna podłoża drastycznie spada. Woda opadowa długotrwale stagnuje wokół ułożonego rurociągu, tworząc idealne warunki do powstawania zbitych zatorów błotnych i zatykania szczelin. Wysokiej jakości otulina z syntetycznej geowłókniny filtracyjnej skutecznie zapobiega kolmatacji otworów, jednak sam materiał osłonowy nie gwarantuje jeszcze sukcesu. Odcinek poprowadzony w bardzo spoistym gruncie bezwzględnie wymaga utrzymania spadku na rygorystycznym poziomie minimum 0,5 procent.

Praktycznym wsparciem w realizacji wymagających założeń technicznych są rurociągi oferowane przez doświadczonych producentów systemów polietylenowych. Przedsiębiorstwo ZINPLAST z siedzibą w Wolbromiu dostarcza na rynek infrastrukturalny rury spiralnie zwijane HDPE oraz zaawansowane studnie, które są projektowane do pracy w skrajnie trudnych warunkach geotechnicznych. Elementy wytwarzane w małopolskim zakładzie wykazują wysoką odporność chemiczną na agresywne związki powszechnie obecne w płytkich wodach gruntowych. Znacznie ułatwiają one również zachowanie idealnie równych spadków wzdłużnych na długich, wielokilometrowych odcinkach liniowych.

Uwarunkowania projektowe w planowaniu infrastruktury

Ostateczna decyzja o układzie docelowej sieci odwadniającej w inwestycji liniowej zależy w głównej mierze od precyzyjnych parametrów geotechnicznych oraz wnikliwej analizy hydraulicznej obszaru. Dokładna weryfikacja laboratoryjna przepuszczalności gruntu wyznacza realne możliwości chłonne terenu, a rodzaj zabudowy kategorycznie determinuje wymaganą sztywność rur osłonowych. W pasie drogowym parametr SN8 stanowi absolutne minimum gwarantujące bezpieczną eksploatację sieci bez ryzyka nagłego załamania się przewodu tranzytowego.

Kluczowym wskaźnikiem pozwalającym obiektywnie ocenić układ ciśnień pozostają wyliczenia przewidywanej długości ciągów instalacyjnych. Długość pojedynczego odcinka drenarskiego szacuje się za pomocą wzoru hydraulicznego, w którym wartość minimalna wynika bezpośrednio z podzielenia zakładanego natężenia przepływu przez obciążenie chłonne oraz spadek. Jeśli projektowana trasa podziemna przekracza dystans stu metrów bieżących, bezwzględnie wymaga zagęszczenia punktów kontrolnych. Rozmieszczenie polietylenowych studni rewizyjnych w równych interwałach co 50 do 100 metrów zapobiega całkowitemu paraliżowi odpływu w przypadku miejscowego osunięcia ziemi do wnętrza sieci. Przemyślane zestawienie tych wszystkich zmiennych gwarantuje płynny obieg deszczówki przez wiele dekad bezawaryjnej pracy.
